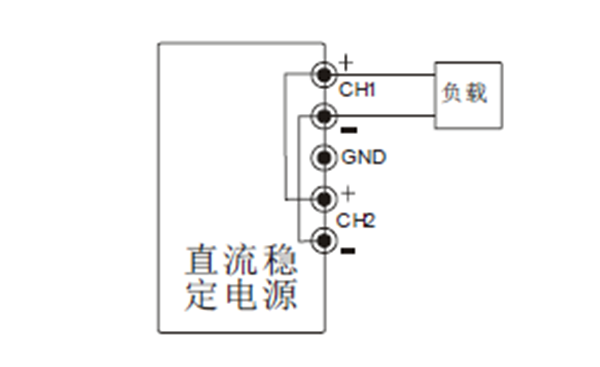

并聯跟蹤模式

在并聯模式下，CH2 的輸出電壓、電流完全由CH1 的電壓和電流旋鈕控制，并且跟蹤于CH1 輸出電壓和電流（CH1 和CH2 的電壓和電流輸出完全相等），使用CH1 電流旋鈕來設定限流點。CH1 實際輸出電流為電流表顯示值的2 倍。

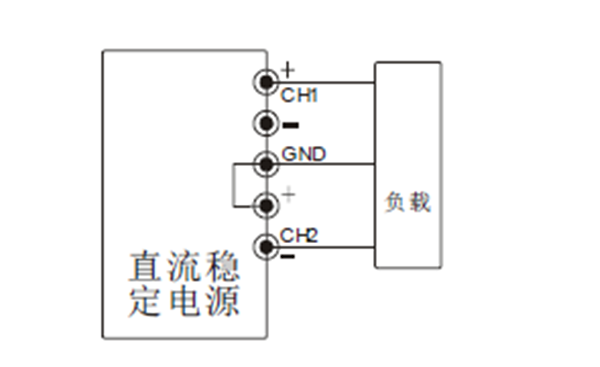

正/負電源串聯跟蹤輸出

如想得到一組共地正負直流電源，如圖示接法，將CH2 的正端當作共地點，則CH1 輸出端正極對共地點可得到正電壓（CH1 表頭顯示值）及正電流（CH1 表頭顯示值），而CH2 輸出負極對共地點，則可得到與CH1 輸出電壓相同的負電壓，既所謂跟蹤式串聯電壓。

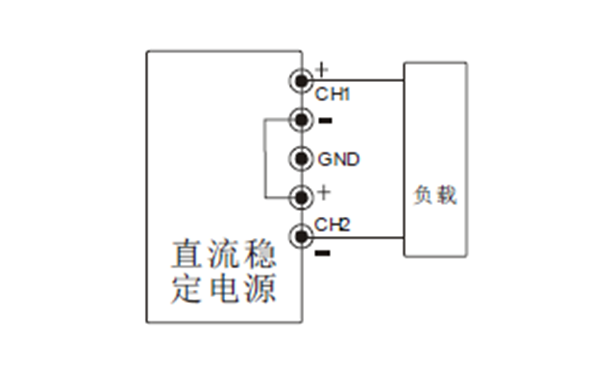

單電源串聯輸出模式

如只需單電源供電，將測試線一端接到CH2 的負端，另一端接到點CH1 的正端，兩端可提供2 倍的輸出電壓值。
