獲得更深入的洞察

 您可以使用它們的直方圖、抖動分析和眼圖等功能，更深入地分析信號。 與其他示波器不同的是，這些功能使用起來非常簡單。 直觀的觸摸屏用戶界面、語音控制和區域觸發，讓復雜的任務變得更簡單。

• 用于遠程控制、數據記錄和自動測試的 PathWave BenchVue 示波器軟件
• 使用 1 GHz 至 6 GHz 的帶寬，查看頻率更高的信號
• 利用區域觸發技術，隔離信號只需幾秒
• 在 1 mV/div 和 1 GHz 時的本底噪聲為 115 μVrms，支持進行更精確的測量

• 硬件串行分析選件讓您更迅速地完成串行總線解碼
• 使用先進的數學功能和可選的雙任意波形發生器執行仿真操作
• 通過抖動分析、時間間隔誤差（TIE）繪圖、直方圖和眼圖，獲得更深入的洞察

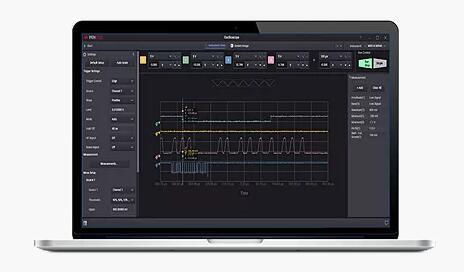

PathWave BenchVue 示波器軟件

直觀地控制您的示波器，輕松捕獲屏幕圖像并記錄測量數據，進行分析。

• 通過云連接和控制示波器。
• 只需點擊三次，可將測量結果快速導出至 MATLAB 和 Microsoft Excel 或 Word 等常用工具記錄歸檔或做進一步分析。
• 同時呈現多種類型的儀器測量結果。
• 無需精通儀器操作也可以快速創建自動測試序列。
• 新購儀器均可訂閱 KeysightCare 軟件支持并獲得許可證。

執行復雜的信號分析

6000 X 系列示波器擁有非常先進的 InfiniiVision 分析工具：

• 使用分段存儲器、模板和測量極限測試以及眼圖功能，分析信號中有難度的部分
• 輕松使用區域觸摸觸發，一步完成先進的觸發操作。 只需用手指在屏幕上劃出一個方框即可
• 融合 7 種儀器功能于一身，讓示波器物盡其用：示波器、頻率響應分析儀（波特圖）、邏輯分析儀/混合信號示波器（MSO）、協議分析儀、雙任意波形發生器、電壓表和頻率計數器
• 標配 PathWave BenchVue 軟件，能夠自動執行測試并收集數據

主要技術指標

帶寬：1 GHz 至 6 GHz

通道數：2 個或 4 個模擬通道   + 16 個數字通道（MSO 型號）

最高采樣率：20GSa/s

波形捕獲率：450,000 波形/秒

最大存儲器深度：4 M 點
