電池絕緣電阻測試儀BT5525
絕不遺漏導致故障的污染物，通過高速檢測提高電芯產能

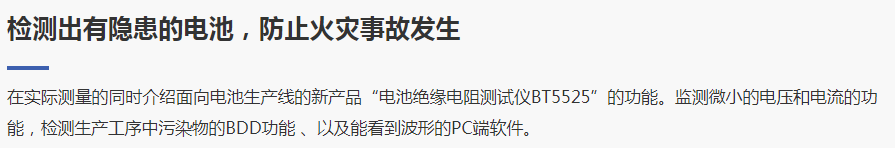

● 適用于電池生產線

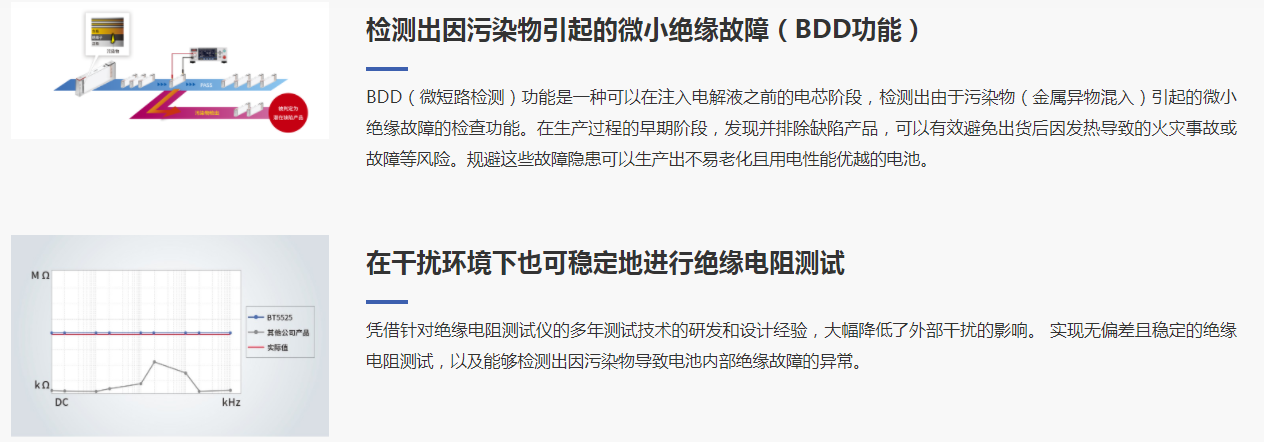

● 搭載BDD功能（微短路檢測），可在出廠前檢測出因異物引起的輕微短路
● 使在干擾環境中也可以進行穩定的絕緣電阻測試

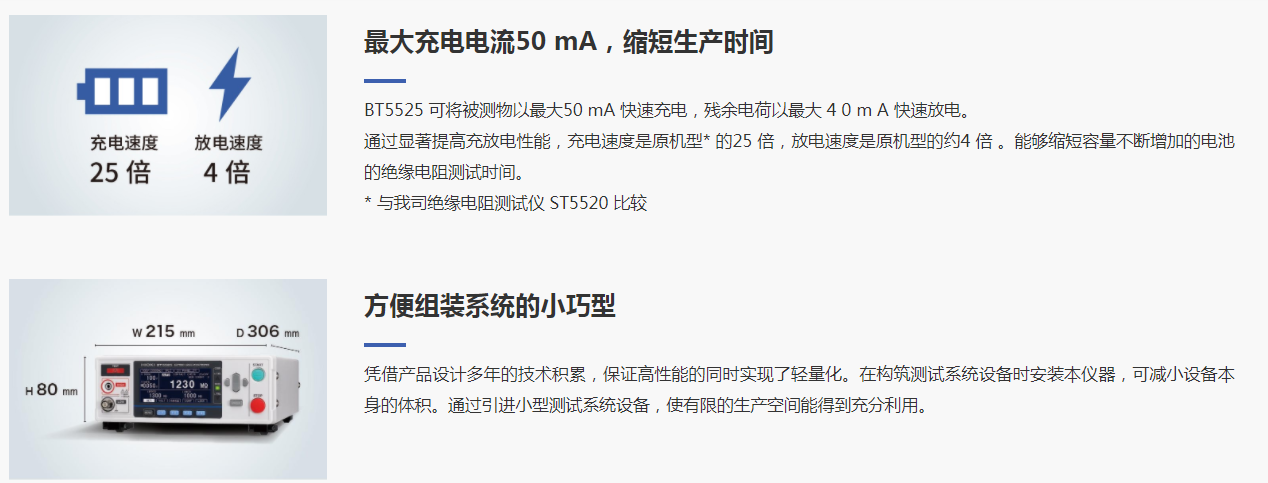

● 以合理的價格、高速的檢查和小巧體積實現高生產率

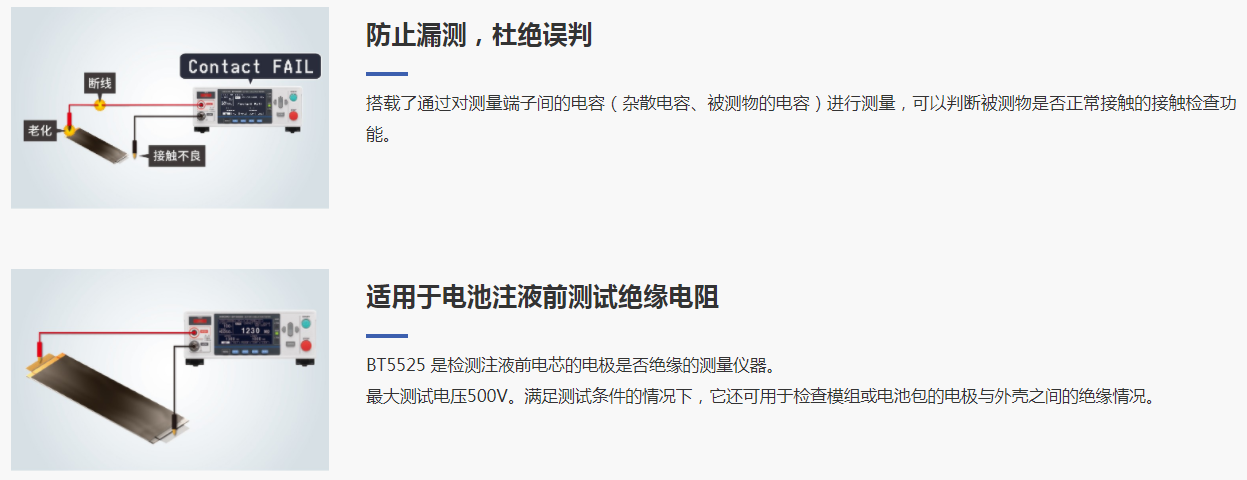

● 搭載可以判斷被測物是否正常接觸的接觸檢查功能
基本參數（精度保證時間1年）
| 主要功能 | 絕緣電阻測試 BDD（Break Down Detect）微短路檢測 接觸檢查功能 |
|---|---|
| 輸出參數 | 輸出電壓：25 V ～ 500 V, 設置分辨率 1 V 充電電流（電流限制功能）：50 µA～50 mA※1※2※3, 最小設置分辨率 10 µA 短路電流：60 mA以下 放電電流：40 mA以上 ※1 ：電流限制設為5.1 mA 以上時，若連接約50μF 以上的容性負載，則會由于輸出發生部分的限制發生錯誤而無法測量。 |
| 測量部分參數 | 電阻值顯示范圍：0.050 M?～9999 M? 電阻測量量程：2 M?, 20 M?, 200 M?, 2000 M?, AUTO |
| 基本精度 | ±1.5％ rdg.±2 dgt. 25 V ≦ V ＜ 100 V [0.05 MΩ ? 2 MΩ], 100 V ≦ V ≦ 500 V [0.2 MΩ ? 20 MΩ] |
| 時間參數 | 測試時間：0.050 s～999.999 s, OFF 比較器延遲：0.001 s～999.999 s, AUTO 顯示更新速度：1 PLC 采樣時間：1 PLC～100 PLC |
| 保存功能 | 面板保存功能：可保存15 組測量條件 測量值保存功能：最多可在內存中保存999 個測量值 |
| 判定功能 | 測試模式：連續測試, PASS STOP, FAIL STOP 比較器功能： UPPER_FAIL 測量值> 上限值 PASS 上限值 ≧ 測量值 ≧ 下限值 LOWER_FAIL 測量值< 下限值 |
| 功能一覽 | BDD（Break Down Detect）功能：微短路檢測功能 接觸檢查功能：2 端子靜電容量測量方式 自動數據輸出功能：測試結束后通過通訊接口自動輸出測量結果 命令監控功能：畫面顯示收發命令 外部I/O 監控功能：畫面顯示輸出信號的打開/ 關閉和輸入信號 模擬輸出功能：將測量值轉換為DC 0 ~ 4 V 輸出※2 |
| 接口 | USB, LAN, RS-232C, EXT. I/O |
| 電源電壓 | AC 100 V ～ 240 V |
| 消耗功率 | 約20 VA※4 ※4：當電源條件為電源電壓220 V，電源頻率50/60 Hz，測試電壓200 V，電流限制值2 mA、負載（1 GΩ 電阻和0.1 uF 電容并聯）的情況。 |
| 最大額定功率 | 100 VA |
| 體積和重量 | 215W × 80H × 306.5 D mm, 2.8 kg |
| 附件 | 電源線、外部I/O 用公頭連接器、外部I/O 用連接器防 護罩、外部I/O 用聯鎖解除治具、啟動指南 |
