絕緣電阻測試儀 ST5520

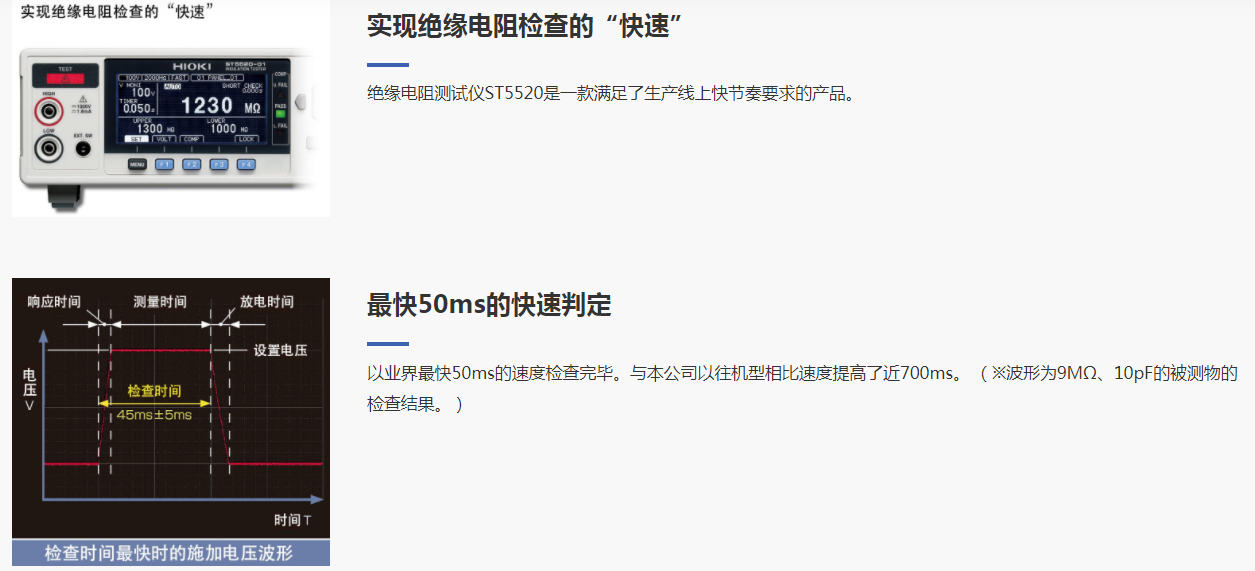

● 50ms的高速判斷

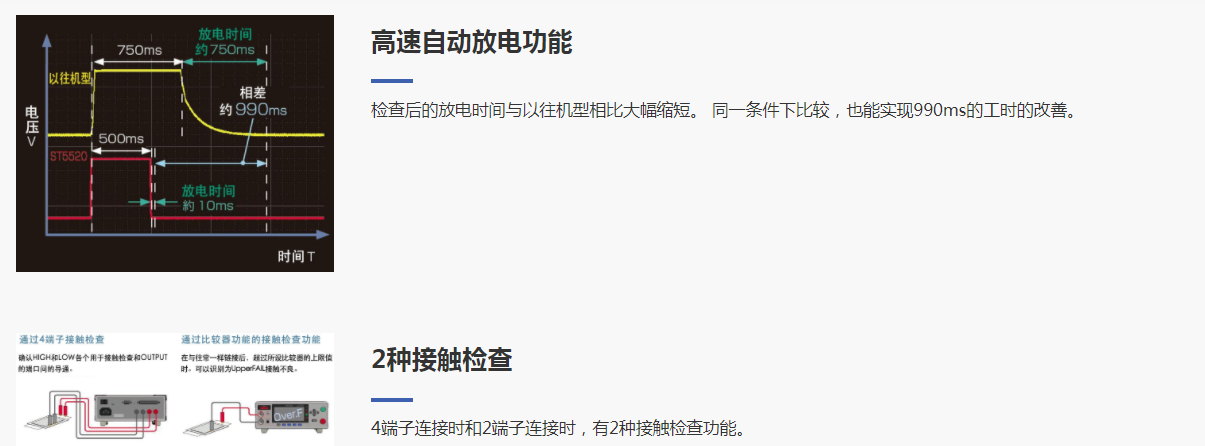

● 快速釋放殘留電壓
● 任意設置試驗電壓值（25～1000V（1V分辨率）設置）
● 接觸檢查功能（防止由于接觸不良造成的誤判斷）

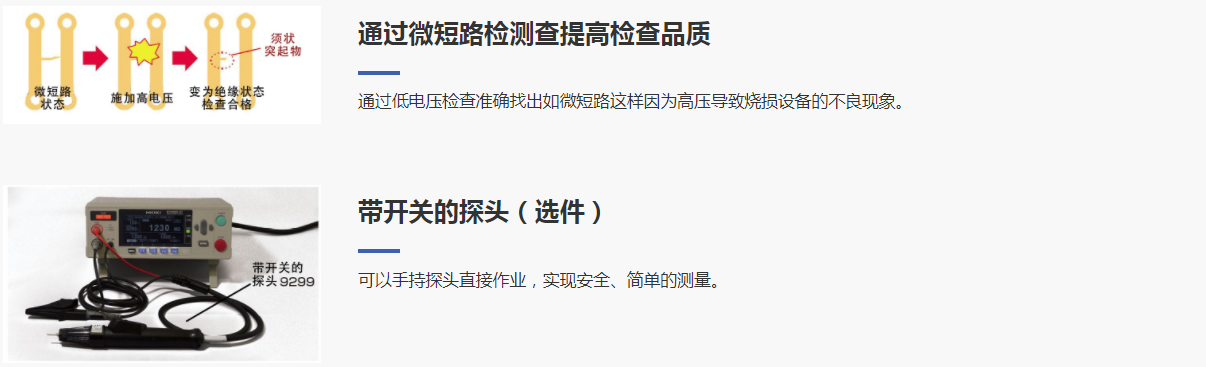

● 短路檢查功能（防止不合格品流入市場）
主機無法單獨測量。請根據測量目的另外購買測試線。
基本參數
| 測試項目 | 絕緣電阻（直流電壓施加方式） |
|---|---|
|
測試電壓/測量量程 |
25 V ≦ V < 100 V (2.000/20.00/200.0 MΩ), 100 V ≦ V < 500 V (2.000/20.00/200.0/2000 MΩ), 500 V ≦ V ≦ 1000 V (2.000/20.00/200.0/4000/9990 MΩ) |
| 基本精度 | ±2 % rdg. ±5 dgt. 25 V ≦ V < 100 V [0～20 MΩ], 100 V ≦ V < 500 V [0～20 MΩ], 500 V ≦ V ≦ 1000 V [0～200 MΩ] |
| 測試速度 | FAST：30ms/次，SLOW：500ms/次（切換） |
| 顯示屏 | LCD (壽命100,000小時),背光燈4階段 |
| 存儲功能 |
保存內容：額定測量電壓、比較器上下限值、測試模式、判定時蜂鳴音、測試時間、響應時間、電阻量程、測量速度 |
| 測試模式 | 連續模式、PASS STOP模式、FAIL STOP模式、強制結束時判定模式（切換） |
| 比較設置 | UPPER_FAIL：測量值≧上限值 PASS： 上限值＞測量值＞下限值 LOWER_FAIL：測量值≦下限值 |
| 判定處理 | 蜂鳴音、PASS/U.FAIL/L.FAIL 的LED 燈亮，UL_FAIL時U.FAIL/L.FAIL同時燈亮，EXT. I/O 輸出、通過RS-232C獲取判定結果 |
| 試驗時間計時器 | 0.045 s ～ 999.999 s（0.001 s 分辨率），從施加電壓到判定合格與否的時間 |
| 響應時間計時器 | 試驗開始后，禁止按照0.005 s ～ 999.999 s（0.001 s 分辨率）設置比較器判定動作的時間 |
| 模擬輸出 | DC +4 V f.s. |
| 接口 | RS-232C（標配），外部I/O（外部控制器用輸入，判定結果輸出），BCD輸出（僅限ST5520-01） |
| 電源 | AC100 V ～ 240 V，50/60Hz，最大25VA |
| 體積及重量 | 215W×80H×166Dmm，1.1kg |
| 附件 | 使用說明書×1、電源線×1、EXT.I/O連接器×1、連接器蓋×1 |
